椰壳活性炭厂家最新发现一种高效提纯方法

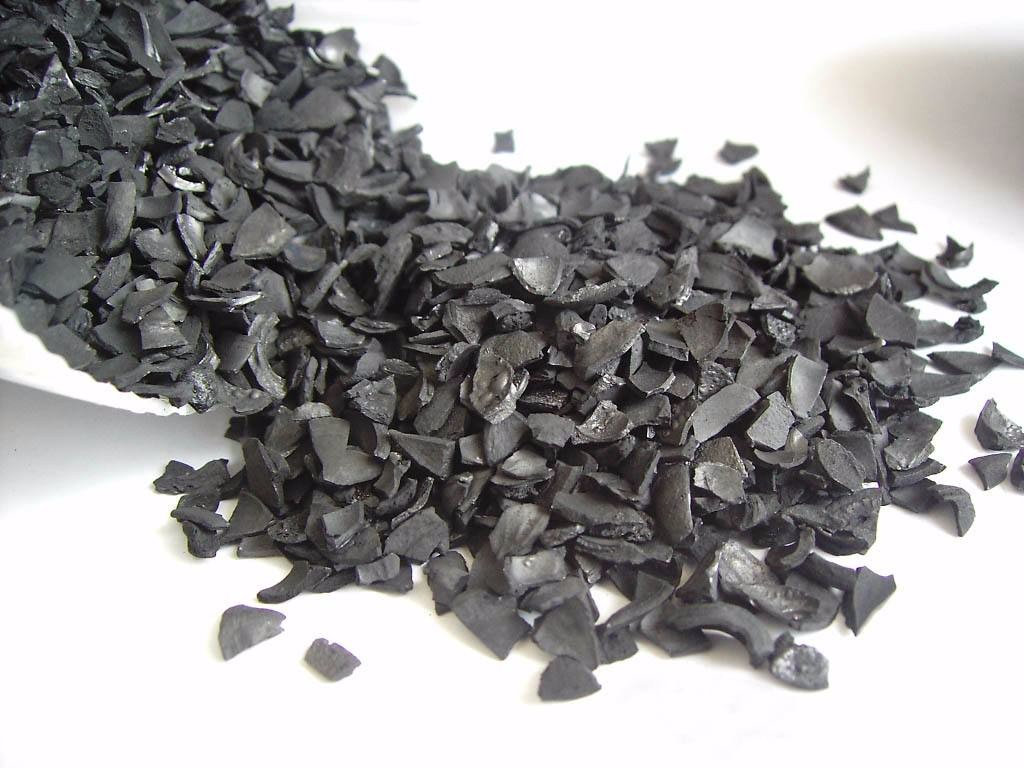

椰壳活性炭是椰子壳为原料，经过碳化和提纯工艺得到，椰壳活性炭具有孔隙发达、吸附性能好、强度高、易再生、经济耐用等优点，产品主要用于除味，饮用水过滤等，是一种新兴净水材料。

      椰壳活性炭提纯的好处：

椰壳活性炭的提纯处理方法包括化学法和物理法两种，化学法提纯能够降低活性炭中的灰份和有害物质，但也大大降低活性炭的活性，并且引入新的有害物质，导致活性炭的应用领域受到限制。

传统的物理提纯法是直接利用水蒸气对活性炭进行蒸煮，得到的活性炭微孔比较发达，比表面积较高，但是中孔不是很发达，限制了活性炭的应用，因此寻找一种能够提高中孔覆盖率的椰子壳活性炭的提纯方法成为亟需解决的问题。

幸运的是，椰壳活性炭厂家唐达净水在经过长时间的反复实验后，找到了一种新型的椰壳活性炭提纯法，该方法首先使用双氧水对活性炭进行浸泡，使双氧水进入活性炭内部，扩大活性炭的孔径，然后再利用高浓度酒精吸收活性炭中的水分，使双氧水暂留活性炭内部，最后利用高温水蒸气对活性炭进行冲洗，使双氧水高温下快速分解形成水和氧气，这些氧气能够增大活性炭的孔径并增加活性炭吸附孔的数量。整个过程没有引入新的杂质，所用的双氧水和酒精都被分解或是蒸发，因此十分清洁高效。

      椰壳活性炭提纯的操作步骤：

1、将粗制椰壳活性炭在80-85°C下干燥至恒重，然后在1-10倍体积的浓度为27-35%的双氧水中浸泡2-2.5h，过滤得到产品A;将椰壳活性炭干燥至恒重能够避免椰壳中的水分和其他成分对双氧水的影响，且干燥后的椰壳活性炭能够吸收和渗透更多的双氧水，双氧水进入活性炭后，停留在活性炭的内部，双氧水在渗入活性炭的过程中，能够对活性炭进行轻微的氧化，从而小幅度的扩大微孔的孔径形成中孔，增多了中孔的数量。活性炭的微孔孔径一般在lnm以下，能够对空气分子进行过滤，中孔孔径一般在lnm以上，能用于对气体吸附、液体过滤和化工应用等方面，因此增多中孔的数量能够扩大或活性炭的应用领域。

2、在0-3°C下，将所得产品A和1-10倍体积的浓度为95-100%的酒精中浸泡30-35min，过滤得到产品B；在双氧水进入活性炭内部以后，利用高浓度或是纯的酒精将水分吸收掉，活性炭内部的双氧水变成浓度很高的双氧水，从而有效的对活性炭内部的微孔进行氧化扩充孔径，避免对活性炭外部的微孔进行过度氧化。双氧水和酒精在〇_3°C状态下不会发生反应，因此能够保证反应的安全性。

3、在l〇-l5°C下，将所得产品B静置0.5-3h，通风量保持4-8m3/min，得到产品C;在酒精吸收完水分后，迅速将活性炭取出静置，使用大通风量迅速将活性炭上的酒精挥发去掉，尽可能减小酒精的含量，避免对下一步的影响，得到了内部含有双氧水的活性炭。

4、使用压力为3-4mpa的860-870°C高温蒸汽对所得的产品C冲洗30-40min，得到产品D;利用高温蒸汽对活性炭进行活化处理，高温蒸汽带动活性炭在反应池中不断的翻滚，并将活性炭中的杂质置换出来；同时，活性炭内部的双氧水在高温下迅速分解成为氧气和水，氧气能够使活性炭形成更多的孔洞，增多的活性炭的过滤孔数量，提高了活性炭的过滤性能。

5、继续使用压力为4-5mpa的760-770°C高温蒸汽对所得的产品D冲洗70-90min，得到产品E;继续使用高温水蒸气对活性炭进行活化，置换杂质，清洗双氧水或是酒精等残留物，使活性炭的更加光亮，纯度更高，由于双氧水在高温下已经完全分解为氧气和水，酒精也被冲洗干净，因此得到的活性炭没有其他杂质或是有害物质，应用的领域更加广阔。

以上步骤没有像传统方法那样设置搅拌棒对活性炭进行搅拌，避免了活性炭和硬物的碰撞，降低了炭损率。

6、将所得产品E移出，使用常压水蒸气冲洗，直至温度下降为110_115°C，得到产品F;继续使用水蒸气冲洗，使活性炭缓慢降温，避免巨大温度变化对活性炭性能造成影响。

7、将所得产品在110-115°C下干燥13-15h即得到提纯后的椰壳活性炭。将活性炭干燥后包装封存。
