蜂窝活性炭厂家制备煤质炭的步骤

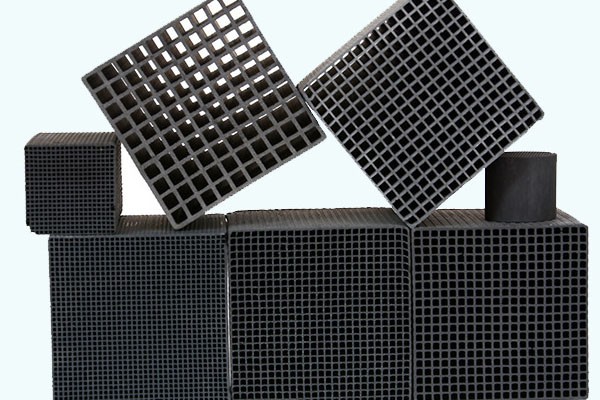

煤质蜂窝活性炭是由煤粉、水溶性粘合剂、润滑剂、乳化煤焦油、水等原料经过粉碎、调配、揉合、挤压成型后再干燥、炭化、活化制作而成。相比木质蜂窝活性炭，市面上煤质蜂窝活性炭运用较广，相对需求量也大一些。接下来，我们一起来了解一下蜂窝活性炭厂家制备煤质粉状活性炭的步骤吧。

      煤质粉状活性炭优点：

由煤直接制备出蜂窝状活性炭，制备的蜂窝状活性炭比表面积大、空隙率高、耐水耐酸耐碱、抗压强度高、耐热性好，容易热再生或洗涤再生的优点。所以在市场上很受客户的亲睐，最主要大大提高了蜂窝活性炭的吸附性能，还降低了客户的运作成本，提高了产品的使用周期。煤质蜂窝状活性炭的奥妙之处就在于特殊的生产方法，想知道是怎么制作出来的吗，一起来了解一下吧。

      煤质粉状活性炭制作流程：

1、煤粉配置：褐煤或烟煤与焦煤分别破碎至≤2mm，然后按质量比混合后，再研成混合均匀的煤粉。

2、乳化煤焦油：首先，沥青含量≥55%，高温煤焦油预热至120-150℃。然后，配制乳化剂水溶液，在水中加入高温煤焦油质量的2-6%表面活性剂和高温煤焦油质量的0.5-2%的稳定剂，并预热至80-90℃形成乳化剂水溶液。然后，按质量比搅拌将高温煤焦油加入乳化剂水溶液中制成乳化煤焦油。

3、可塑性煤泥：按质量比将其加入捏合机中搅拌均匀，制成可塑性的煤泥。

4、真空练泥：可塑性煤泥经过真空练泥机或挤出成型机处理，使煤泥混合均匀后，然后在成型机中用60至100目的筛网过滤除去大颗粒物质。

5、挤出成型：练泥处理后的煤泥加入装有蜂窝模具的挤出成型机中，进行挤压成型，得到湿的蜂窝体。

6、干燥：湿的蜂窝体干燥至水分低于2%。

7、炭化及活化：炭化也称热解，是在隔绝空气的条件下对原材料加热，以惰性气体作为保护气，按升温速度3-5℃/min加热到600-800℃，在此温度下炭化2-3小时。然后，按升温速度5-15℃/min升温到750-850℃，用水蒸气活化3-15小时，经过多道工艺制成煤质蜂窝活性炭。
